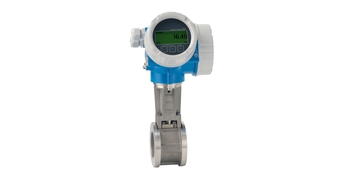

Cost-effective wafer design, available as compact or remote device version. For all basic applications and for 1-to-1 replacement of orifice plates.
-
Jednostavni proizvodi
-
Jednostavno je odabrati, instalirati i rukovati
Tehnička izvrsnost
Jednostavnost
-
Standardni proizvodi
-
Pouzdano, robustno i s malo održavanja
Tehnička izvrsnost
Jednostavnost
-
Vrhunski proizvodi
-
Izuzetno funkcionalno i prikladno
Tehnička izvrsnost
Jednostavnost
Tehnička izvrsnost
Jednostavnost
FLEX odabir |
Tehnička izvrsnost |
Jednostavnost |
Fundamental odabir
Udovoljite svojim osnovnim potrebama u mjernju
|
Tehnička izvrsnost
|
Jednostavnost
|
Lean odabir
Jednostavno upravljajte svojim osnovnim procesima
|
Tehnička izvrsnost
|
Jednostavnost
|
Extended odabir
Optimizirajte svoje procese s inovativnim tehnologijama
|
Tehnička izvrsnost
|
Jednostavnost
|
Xpert odabir
Ovladajte svojim najizazovnijim aplikacijama
|
Tehnička izvrsnost
|
Jednostavnost
|
-
Product headline

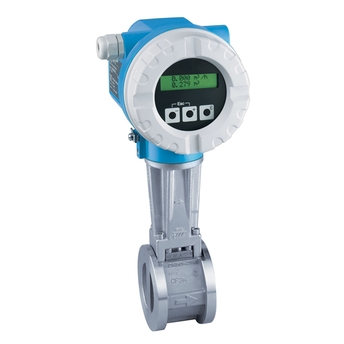

Space saving volume flow meter for measurement of standard liquid / gas / steam applications
Flow, temperature probe and flow computer in one device
-
-
Max. measurement error
+/-0.75% vol. fl.typically +/- 1% mass fl.
-
-
Max. process pressure
PN10...40
CL 150...300
JIS 10...20K
-
Medium temperature range
-200...+400°C
(-330 to +750°F)
up to +450°C / 842°F on request
-
-
Display/Operation
Two line liquid
crystal display
Push buttons
Quick Setup
-
Outputs
4...20mA
Pulse
Frequency
Status
PFM
-
Inputs
pressure input using PROFIBUS PA, HART
or FOUNDATION Fieldbus
-
Digital communication
HART
PROFIBUS PA
FOUNDATION Fieldbus
-
Hazardous area approvals
ATEX
FM
CSA
TIIS
NEPSI/IEC on request
-
Product headline

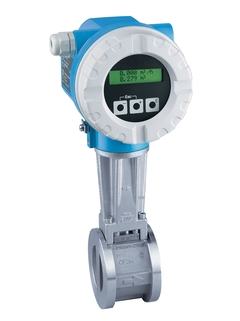

Space saving volume flow meter for measurement of standard liquid / gas / steam applications
Flow, temperature probe and flow computer in one device
-
-
-
-
Max. process pressure
PN10...40
CL 150...300
JIS 10...20K
-
Medium temperature range
-200...+400°C
(-328...+752°F)
up to +450°C / +842°F on request
-
-
Display/Operation
Two line liquid
crystal display
Push buttons
Quick Setup
-
Outputs
4...20mA
Pulse
Frequency
Status
PFM
-
Inputs
pressure input using PROFIBUS PA
or FOUNDATION Fieldbus
-
Digital communication
HART
PROFIBUS PA
FOUNDATION Fieldbus
-
Hazardous area approvals
ATEX
FM
CSA
TIIS
NEPSI/IEC on request
-
Product headline
Space saving volume flow meter for measurement of standard liquid / gas / steam applications
Flow, temperature probe and flow computer in one device
-
-
Max. measurement error
Volume flow: +/-1.0%
Mass flow: +/-1.7%-2.3% (saturated steam)
-
-
Max. process pressure
PN10...40
CL 150...300
JIS 10...20K
-
Medium temperature range
-200...+400°C
(-328...+752°F)
up to +450°C / 842°F on request
-
-
Display/Operation
Two line liquid
crystal display
Push buttons
Quick Setup
-
Outputs
4...20mA
Pulse
Frequency
Status
PFM
-
Inputs
pressure input using PROFIBUS PA
or FOUNDATION Fieldbus for superheated steam
temperature input using HART for delta heat
-
Digital communication
HART
PROFIBUS PA
FOUNDATION Fieldbus
-
Hazardous area approvals
ATEX
FM
CSA
TIIS
NEPSI/IEC on request
105 dokumenti
-
Vortex Flow Measuring System for reliable Flow Measurement of Gas, Steam
and Liquids.
Prowirl 73
Technical Information
|
EN
|
HR
|
|
01/03/2005
|
|
|
|
01/12/2003
|
|
|
|
Jezik:
|
English
|
Verzije:
|
01/03/2005
|
Veličina datoteke:
|
2.5 MB
|
Naziv datoteke:
|
TI064DEN.pdf
|
-
Proline Prowirl 72F, 72W, 73F, 73W
Technical Information
Vortex Flow Measuring System
|
EN
|
HR
|
|
01/11/2011
|
|
|
|
01/01/2011
|
|
|
|
01/02/2009
|
|
|
|
01/01/2007
|
|
|
|
01/12/2005
|
|
|
|
Jezik:
|
English
|
Verzije:
|
01/11/2011
|
Veličina datoteke:
|
1.5 MB
|
Naziv datoteke:
|
TI00070DEN_1411.pdf
|
-
Proline Prowirl 73
HART
Operating Instructions
Vortex Flow Measuring System
|
EN
|
HR
|
|
09/11/2011
|
|
|
|
01/01/2011
|
|
|
|
01/08/2009
|
|
|
|
01/01/2007
|
|
|
|
01/03/2005
|
|
|
|
Jezik:
|
English
|
Verzije:
|
09/11/2011
|
Veličina datoteke:
|
2.5 MB
|
Naziv datoteke:
|
BA00094DEN_1411.pdf
|
-
Proline Prowirl 72
HART
Operating Instructions, Description of Device Functions
Vortex Flow Measuring System
|
EN
|
HR
|
|
01/11/2011
|
|
|
|
01/01/2011
|
|
|
|
01/02/2009
|
|
|
|
01/01/2007
|
|
|
|
01/12/2005
|
|
|
|
Jezik:
|
English
|
Verzije:
|
01/11/2011
|
Veličina datoteke:
|
2.1 MB
|
Naziv datoteke:
|
BA00084DEN_1411.pdf
|
-
Proline Prowirl 73
FOUNDATION Fieldbus
Operating Instructions
Vortex Flow Measuring System with FOUNDATION Fieldbus interface
for measuring gas, steam and liquids.
|
EN
|
HR
|
|
09/11/2011
|
|
|
|
01/04/2007
|
|
|
|
01/06/2004
|
|
|
|
Jezik:
|
English
|
Verzije:
|
09/11/2011
|
Veličina datoteke:
|
2.5 MB
|
Naziv datoteke:
|
BA00096DEN_1311.pdf
|
-
Proline Prowirl 73
PROFIBUS-PA
Operating Instructions
Vortex Flow Measuring System with PROFIBUS-PA interface for
measuring gas, steam and liquids.
|
EN
|
HR
|
|
09/11/2011
|
|
|
|
02/04/2007
|
|
|
|
01/03/2004
|
|
|
|
Jezik:
|
English
|
Verzije:
|
09/11/2011
|
Veličina datoteke:
|
2.6 MB
|
Naziv datoteke:
|
BA00093DEN_1311.pdf
|
-
Proline Prowirl 73
Brief Operating Instructions
Vortex Flow Measuring System
|
EN
|
HR
|
|
10/11/2011
|
|
|
|
01/01/2011
|
|
|
|
01/08/2009
|
|
|
|
01/12/2007
|
|
|
|
Jezik:
|
English
|
Verzije:
|
10/11/2011
|
Veličina datoteke:
|
955.2 KB
|
Naziv datoteke:
|
KA00031DEN_1411.pdf
|
-
EA Conversion Kit for Prowirl 200 Compact Version to Prowirl 200 Remote
Version
Prowirl 200 non explosion-protected
|
EN
|
HR
|
|
16/10/2023
|
|
|
|
01/02/2022
|
|
|
|
03/03/2020
|
|
|
|
01/05/2017
|
|
|
|
23/04/2015
|
|
|
|
Jezik:
|
English
|
Verzije:
|
16/10/2023
|
Veličina datoteke:
|
1.4 MB
|
Naziv datoteke:
|
EA01055DA2_0623-00.pdf
|
-
EA Replacing cover and O-ring
Proline 10, 23, 50, 51, 53, 55, 400, 800, 40, 80, 83, 84, 8ME, 8FF, 8FE
,8CM, 90, 91, 92, 93, 65, 72, 73
|
EN
|
HR
|
|
15/10/2024
|
|
|
|
01/10/2018
|
|
|
|
28/06/2012
|
|
|
|
Jezik:
|
English
|
Verzije:
|
15/10/2024
|
Veličina datoteke:
|
797.3 KB
|
Naziv datoteke:
|
EA00098DA2_1624-00.pdf
|
-
EA Installing sensor parts
Prosonic Flow 92F, Prowirl 72, 73, 200
|
EN
|
HR
|
|
16/10/2023
|
|
|
|
01/09/2017
|
|
|
|
14/01/2016
|
|
|
|
28/11/2013
|
|
|
|
Jezik:
|
English
|
Verzije:
|
16/10/2023
|
Veličina datoteke:
|
2 MB
|
Naziv datoteke:
|
EA01085DA2_0423-00.pdf
|
Pretražite rezervne dijelove prema broju na crtežu
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Kit meas. amplifier PW 73 HART Ex
Broj crteža
Narudžbeni kod
B
50106027
-
Kit meas.amplifier PW73, PA/FF Ex
Broj crteža
Narudžbeni kod
B
71109321
-
Kit I/O-board PW 72/73 HART Exi
Broj crteža
Narudžbeni kod
A
50103476
-
Kit I/O-board PW 72/73 HART/pulse Exi
Broj crteža
Narudžbeni kod
A
50103477
-
Kit I/O-board PW72/73 PROFIBUS PA Exi
Broj crteža
Narudžbeni kod
A
50103478
-
Kit I/O-board PW72/73 FF Exi
Broj crteža
Narudžbeni kod
A
50107084
-
Kit I/O-board PW 72/73 HART Exd
Broj crteža
Narudžbeni kod
E
50106382
-
Kit I/O-board PW 72/73 HART/pulse Exd
Broj crteža
Narudžbeni kod
E
50106384
-
Kit I/O-board PW72/73 PROFIBUS PA Exd
Broj crteža
Narudžbeni kod
A
50106383
-
Kit I/O-board PW72/73 FF Exd
Broj crteža
Narudžbeni kod
A
50107085
-
Kit conn.board PW72/73, PA/FF Exd
Broj crteža
Narudžbeni kod
E
50106385
-
Kit display 72/73/92F(HART) 12 languages
Broj crteža
Narudžbeni kod
C
50103472
-
Kit display 72/73, HART, 15languages
Broj crteža
Narudžbeni kod
C
71123423
-
Kit display72/73/92F(FF/PA) 12 languages
Broj crteža
Narudžbeni kod
D
50103473
-
Kit display 72/73, FF/PA, 15languages
Broj crteža
Narudžbeni kod
D
71123425
-
Kit preamplifier PW 72/73
Broj crteža
Narudžbeni kod
G
50103474
-
Kit connec. board PW72/73 FS elect Ex
Broj crteža
Narudžbeni kod
F
50103884
-
Kit connec. board PW72/73 FS sens Ex
Broj crteža
Narudžbeni kod
H
50103885
-
Kit Terminal Block 72/73/92F
Broj crteža
Narudžbeni kod
25
50108141
-
Kit cover 72/73/92F with window
Broj crteža
Narudžbeni kod
8
50103526
-
Kit cover 23/72/73/92F blind version
Broj crteža
Narudžbeni kod
9
50103527
-
Kit cover 23/72/73/92F blind version
Broj crteža
Narudžbeni kod
12
50103527
-
Kit cover connection compart. Exd
Broj crteža
Narudžbeni kod
10
50106386
-
Kit cover PW72/73 FS sens
Broj crteža
Narudžbeni kod
20
50103883
-
Kit 10 cable glands M20x1,5 grey
Broj crteža
Narudžbeni kod
1
50103658
-
Kit 10 cable glands M20x1,5 grey
Broj crteža
Narudžbeni kod
1
50103658
-
Kit 10 cable glands M20x1,5 grey
Broj crteža
Narudžbeni kod
1
50103658
-
Kit 10 cable glands M20x1.5 Ex
Broj crteža
Narudžbeni kod
1
50098036
-
Kit 10 cable glands M20x1.5 Ex
Broj crteža
Narudžbeni kod
1
50098036
-
Kit 10 cable glands M20x1.5 Ex
Broj crteža
Narudžbeni kod
1
50098036
-
Kit 1cable gl.M20x1.5 armored,Transm.
Broj crteža
Narudžbeni kod
1
71120601
-
Kit 1 cable gl. M20x1.5 armoured, Sensor
Broj crteža
Narudžbeni kod
1
71120602
-
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Broj crteža
Narudžbeni kod
1
50098042
-
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Broj crteža
Narudžbeni kod
1
50098042
-
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Broj crteža
Narudžbeni kod
1
50098042
-
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Broj crteža
Narudžbeni kod
1
50098041
-
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Broj crteža
Narudžbeni kod
1
50098041
-
Kit Cable gland Profibus PA
Broj crteža
Narudžbeni kod
1
50098037
-
Kit Cable gland Profibus PA
Broj crteža
Narudžbeni kod
1
50098037
-
Kit Cable gland Found. Fieldbus
Broj crteža
Narudžbeni kod
1
50094984
-
Kit Cable gland Found. Fieldbus
Broj crteža
Narudžbeni kod
1
50094984
-
Kit Ground terminal/Cover clamp
Broj crteža
Narudžbeni kod
3
50097147
-
Kit Circuit board 72/73 field housing
Broj crteža
Narudžbeni kod
4
50103528
-
Kit Display carrier 72/73/92F field hous
Broj crteža
Narudžbeni kod
5
50103529
-
Kit gaskets housing PW72/73 compact
Broj crteža
Narudžbeni kod
6
50103892
-
Kit gaskets housing PW72/73 FS
Broj crteža
Narudžbeni kod
7
50103893
-
Kit cable PW72/73 remote version 10m
Broj crteža
Narudžbeni kod
22
50103484
-
Kit cable PW72/73 remote 10m Ex
Broj crteža
Narudžbeni kod
22
50103485
-
Kit cable PW72/73 remote version 30m
Broj crteža
Narudžbeni kod
22
50103486
-
Kit cable PW72/73 remote 30m Ex
Broj crteža
Narudžbeni kod
22
50103487
-
Kit cable PW72/73 FS armored, 10m Ex
Broj crteža
Narudžbeni kod
22
71109659
-
Kit cable PW72/73 FS armored, 15m Ex
Broj crteža
Narudžbeni kod
22
71109660
-
Kit cable PW72/73 FS armored, 20m Ex
Broj crteža
Narudžbeni kod
22
71109661
-
Kit cable PW72/73 FS armored, 30m Ex
Broj crteža
Narudžbeni kod
22
71109663
-
Kit 2 Centering rings DN 15 DIN PN 40
Broj crteža
Narudžbeni kod
23
50106030
-
Kit 2 Centering rings DN 15 ANSI150LBS
Broj crteža
Narudžbeni kod
23
50106031
-
Kit 2 Centering rings DN 15 ANSI300LBS
Broj crteža
Narudžbeni kod
23
50106032
-
Kit 2 Centering rings DN 15 JIS 10/20K
Broj crteža
Narudžbeni kod
23
50106033
-
Kit 2 Centering rings DN 25 DIN PN 40
Broj crteža
Narudžbeni kod
23
50106034
-
Kit 2 Centering rings DN 25 ANSI150LBS
Broj crteža
Narudžbeni kod
23
50106035
-
Kit 2 Centering rings DN 25 ANSI300LBS
Broj crteža
Narudžbeni kod
23
50106036
-
Kit 2 Centering rings DN 25 JIS 10/20K
Broj crteža
Narudžbeni kod
23
50106037
-
Kit 2 Centering rings DN 40 DIN PN 40
Broj crteža
Narudžbeni kod
23
50106038
-
Kit 2 Centering rings DN 40 ANSI150LBS
Broj crteža
Narudžbeni kod
23
50106039
-
Kit 2 Centering rings DN 40 ANSI300LBS
Broj crteža
Narudžbeni kod
23
50106040
-
Kit 2 Centering rings DN 40 JIS 10/20K
Broj crteža
Narudžbeni kod
23
50106041
-
Kit 2 Centering rings DN 50 DIN PN 40
Broj crteža
Narudžbeni kod
23
50106042
-
Kit 2 Centering rings DN 50 ANSI150LBS
Broj crteža
Narudžbeni kod
23
50106043
-
Kit 2 Centering rings DN 50 ANSI300LBS
Broj crteža
Narudžbeni kod
23
50106044
-
Kit 2 Centering rings DN 50 JIS 10/20K
Broj crteža
Narudžbeni kod
23
50106045
-
Kit 2 Centering rings DN 80 DIN PN 40
Broj crteža
Narudžbeni kod
23
50106046
-
Kit 2 Centering rings DN 80 ANSI150LBS
Broj crteža
Narudžbeni kod
23
50106047
-
Kit 2 Centering rings DN 80 ANSI300LBS
Broj crteža
Narudžbeni kod
23
50106048
-
Kit 2 Centering rings DN 80 JIS 10K
Broj crteža
Narudžbeni kod
23
50106049
-
Kit 2 Centering rings DN 80 JIS 20K
Broj crteža
Narudžbeni kod
23
50106050
-
Kit 2 Centering rings DN100 DIN PN 16
Broj crteža
Narudžbeni kod
23
50106051
-
Kit 2 Centering rings DN100 DIN PN 40
Broj crteža
Narudžbeni kod
23
50106052
-
Kit 2 Centering rings DN100 ANSI150LBS
Broj crteža
Narudžbeni kod
23
50106053
-
Kit 2 Centering rings DN100 ANSI300LBS
Broj crteža
Narudžbeni kod
23
50106054
-
Kit 2 Centering rings DN100 JIS 10K
Broj crteža
Narudžbeni kod
23
50106055
-
Kit 2 Centering rings DN100 JIS 20K
Broj crteža
Narudžbeni kod
23
50106056
-
Kit 2 Centering rings DN150 DIN PN 16
Broj crteža
Narudžbeni kod
23
50106057
-
Kit 2 Centering rings DN150 DIN PN 40
Broj crteža
Narudžbeni kod
23
50106058
-
Kit 2 Centering rings DN150 ANSI150LBS
Broj crteža
Narudžbeni kod
23
50106059
-
Kit 2 Centering rings DN150 ANSI300LBS
Broj crteža
Narudžbeni kod
23
50106060
-
Kit 2 Centering rings DN150 JIS 10K
Broj crteža
Narudžbeni kod
23
50106061
-
Kit 2 Centering rings DN150 JIS 20K
Broj crteža
Narudžbeni kod
23
50106062
-
Poštujemo vašu privatnost
Upotrebljavamo kolačiće kako bismo poboljšali vaše iskustvo pretraživanja, prikupljali statističke podatke za optimizaciju funkcionalnosti internetske stranice i omogućili personalizirane oglase ili sadržaj.
Odabirom opcije "Prihvati sve" pristajete na našu upotrebu kolačića.
Za više informacija pročitajte našu Politiku o kolačićima .
