©Endress+Hauser
Naslijedni model

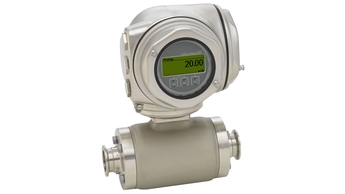

The specialist for hygienic applications with an ultra-compact transmitter
Više informacija

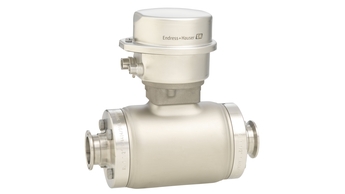

Specialist for hygienic applications with a compact, easily accessible transmitter
Više informacija

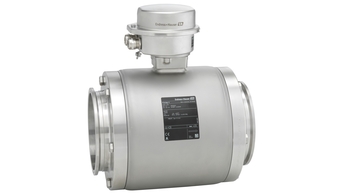

Specialist for hygienic applications, as remote version with up to 4 I/Os
Više informacija
Jednostavni proizvodi
Jednostavno je odabrati, instalirati i rukovati
Tehnička izvrsnost
Jednostavnost
Standardni proizvodi
Pouzdano, robustno i s malo održavanja
Tehnička izvrsnost
Jednostavnost
Vrhunski proizvodi
Izuzetno funkcionalno i prikladno
Tehnička izvrsnost
Jednostavnost
Tehnička izvrsnost
Jednostavnost
FLEX odabir
Tehnička izvrsnost
Jednostavnost
Fundamental odabir
Udovoljite svojim osnovnim potrebama u mjernju
Tehnička izvrsnost
Jednostavnost
Lean odabir
Jednostavno upravljajte svojim osnovnim procesima
Tehnička izvrsnost
Jednostavnost
Extended odabir
Optimizirajte svoje procese s inovativnim tehnologijama
Tehnička izvrsnost
Jednostavnost
Xpert odabir
Ovladajte svojim najizazovnijim aplikacijama
Tehnička izvrsnost
Jednostavnost
Product headline
The flowmeter for smallest flow rates with flexible system integration. For demanding hygienic applications.
Sensor features
Flexible installation concept – numerous hygienic process connections. Energy‐saving flow measurement – no pressure loss due to cross‐section constriction. Maintenance‐free – no moving parts. Liner made of PFA. Sensor housing made of stainless steel (3-A, EHEDG).
Transmitter features
Quality – software for filling & dosing, density, electrode cleaning and also advanced diagnostics. Easy calculation – bidirectional totalizers. Automatic recovery of data for servicing. 4‐line backlit display with touch control. Device in compact or remote version.
Wetted materials
Liner: PFA Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum Process Connections: stainless steel, 1.4404 (F316L); PVDF; PVC adhesive sleeve Seals: O-ring seal (EPDM, FKM, Kalrez), aseptic molded seal (EPDM, FKM, silicone) Grounding Rings: stainless steel, 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); tantalum
Medium temperature range
-20...+150°C (-4...+302°F)
Ambient temperature range
-20...+60°C -40...+60°C (optional)
Display/Operation
Four line display with backlit Touch control
Outputs
4...20 mA Pulse / frequency(active/passive) Relais Status
Digital communication
HART PROFIBUS PA Profibus DP FOUNDATION Fieldbus
Hygienic approvals and certificates
192 dokumenti

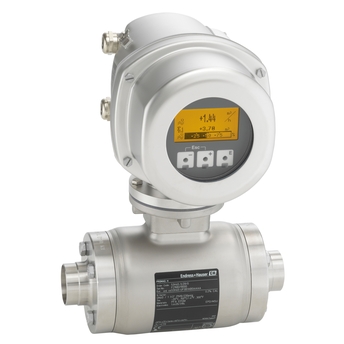

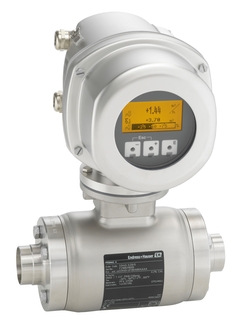

Proline Promag 50H, 53H
Technical Information
Electromagnetic flowmeter The flowmeter for smallest flow rates with a modular electronic concept and/or with flexible system integration
EN
HR
German French Japanese Polish Russian Chinese
14/03/2018
27/04/2017
10/03/2016
01/05/2012
01/02/2004
Jezik:
English
Verzije:
14/03/2018
Veličina datoteke:
810.7 KB
Naziv datoteke:
TI00048DEN_1618.pdf
Proline Promag 53
PROFIBUS DP/PA
Operating Instructions
Electromagnetic flowmeter
EN
HR
German Spanish French Italian Polish
27/11/2017
01/02/2015
01/04/2014
28/06/2010
23/12/2009
Jezik:
English
Verzije:
27/11/2017
Veličina datoteke:
11.3 MB
Naziv datoteke:
BA00053DEN_1517.pdf
Proline Promag 53
MODBUS RS485
Description of Device
Functions
Description of the device functions (options and inputs). Additional documentation for Operating Instructions Proline Promag 53 MODBUS RS485.
Jezik:
English
Verzije:
01/10/2005
Veličina datoteke:
1.1 MB
Naziv datoteke:
BA118DEN.pdf
Proline Promag 53
FOUNDATION Fieldbus
Operating Instructions
Electromagnetic flowmeter
EN
HR
German Russian
27/11/2017
01/02/2015
01/04/2014
01/12/2009
01/03/2002
Jezik:
English
Verzije:
27/11/2017
Veličina datoteke:
7.2 MB
Naziv datoteke:
BA00052DEN_1517.pdf
Proline Promag 53
Modbus RS485
Operating Instructions
Electromagnetic flowmeter
EN
HR
German
27/11/2017
01/02/2015
01/04/2014
23/12/2009
01/10/2005
Jezik:
English
Verzije:
27/11/2017
Veličina datoteke:
10.3 MB
Naziv datoteke:
BA00117DEN_1517.pdf
Proline Promag 53
FOUNDATION Fieldbus
Description of
Device Functions
Description of the device functions (0ptions and inputs). Additional documentation for Operating Instructions Proline Promag 53 FOUNDATION Fieldbus.
EN
HR
German
05/05/2010
01/03/2002
Jezik:
English
Verzije:
05/05/2010
Veličina datoteke:
1.2 MB
Naziv datoteke:
BA051DEN_0709.pdf
Proline Promag 53
PROFIBUS DP/PA
Description of
Device Functions
Description of the device functions (options and inputs). Additional documentation for Operating Instructions PROline Promag 53 PROF IBUS-DP/-PA.
EN
HR
German Spanish French Italian Polish
28/06/2010
01/10/2005
01/04/2001
Jezik:
English
Verzije:
28/06/2010
Veličina datoteke:
2.6 MB
Naziv datoteke:
BA054DEN_0610.pdf
Proline Promag 53
HART
Operating Instructions
Electromagnetic flowmeter
EN
HR
Bulgarian Czech German Spanish French Hungarian Italian Japanese Polish Portuguese Russian Chinese
27/11/2017
01/02/2015
01/12/2014
01/04/2014
18/12/2009
Jezik:
English
Verzije:
27/11/2017
Veličina datoteke:
9.9 MB
Naziv datoteke:
BA00047DEN_1617.pdf
Proline Promag 53
HART
Desription of Device Functions
Electromagnetic flowmeter
EN
HR
Bulgarian Czech German Spanish French Hungarian Italian Japanese Polish Russian
01/12/2014
18/12/2009
01/03/2005
15/10/2003
01/06/2001
Jezik:
English
Verzije:
01/12/2014
Veličina datoteke:
1.2 MB
Naziv datoteke:
BA00048DEN_1314.pdf
Proline Promag 53
Brief Operating Instructions
Electromagnetic flowmeter
EN
HR
German Spanish French Italian Dutch Portuguese Chinese
27/11/2017
09/09/2015
01/02/2015
01/04/2014
01/03/2011
Jezik:
English
Verzije:
27/11/2017
Veličina datoteke:
3.6 MB
Naziv datoteke:
KA00028DEN_1717.pdf
Pretražite rezervne dijelove prema broju na crtežu
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit P.s.b. 50/51/53 85-260VAC
Broj crteža
Narudžbeni kod
F
50096745
Kit p.s.b. 50/53 85-260VAC HE
Broj crteža
Narudžbeni kod
F
71039466
Kit p.s.b. 50/53 85-260VAC HE
Broj crteža
Narudžbeni kod
F
71039466
Kit P.s.b. 50/51/53 85-260VAC Ex
Broj crteža
Narudžbeni kod
F
50096746
Kit p.s.b. 50/53 85-260VAC HE Ex
Broj crteža
Narudžbeni kod
F
71039467
Kit P.s.b. 50/51/53 20-55VAC 16-62VDC
Broj crteža
Narudžbeni kod
F
50096747
Kit p.s.b.50/53 20-55VAC 16-62VDC HE
Broj crteža
Narudžbeni kod
F
71039468
Kit P.s.b. 50/51/53 20-55VAC16-62VDC Ex
Broj crteža
Narudžbeni kod
F
50096744
Kit p.s.b.50/53 20-55VAC 16-62VDC HE Ex
Broj crteža
Narudžbeni kod
F
71039469
Kit 10 fuses 250 VAC T800 MA
Broj crteža
Narudžbeni kod
7
50094002
Kit 10 fuses 250 VAC T 2A00
Broj crteža
Narudžbeni kod
7
50094003
Kit meas. amplifier PMAG 53 WEA EX
Broj crteža
Narudžbeni kod
B
50106088
Kit meas. amplifier 53 WEA HE Ex
Broj crteža
Narudžbeni kod
B
71039458
Kit meas. amplifier PMAG 53 WEA
Broj crteža
Narudžbeni kod
B
50106085
Kit meas. amplifier 53 WEA HE
Broj crteža
Narudžbeni kod
B
71039454
Kit meas. amplifier PMAG 53 SEA EX
Broj crteža
Narudžbeni kod
B
50106090
Kit meas. amplifier 53 SEA HE Ex
Broj crteža
Narudžbeni kod
B
71039460
Kit meas. amplifier PMAG 53 SEA
Broj crteža
Narudžbeni kod
B
50106087
Kit meas. amplifier 53 SEA HE
Broj crteža
Narudžbeni kod
B
71039456
Kit meas. amplifier PMAG 53 EES EX
Broj crteža
Narudžbeni kod
B
50106089
Kit meas. amplifier 53 EES HE Ex
Broj crteža
Narudžbeni kod
B
71039459
Kit meas. amplifier PMAG 53 EES
Broj crteža
Narudžbeni kod
B
50106086
Kit meas. amplifier 53 EES HE
Broj crteža
Narudžbeni kod
B
71039455
Kit meas. amplifier Pmag 53 CN EX
Broj crteža
Narudžbeni kod
B
50108134
Kit meas. amplifier 53 CN HE Ex
Broj crteža
Narudžbeni kod
B
71039461
Kit meas. amplifier Pmag 53 CN
Broj crteža
Narudžbeni kod
B
50108133
Kit meas. amplifier 53 CN HE
Broj crteža
Narudžbeni kod
B
71039457
Kit amp. 53, HART7, DE+FR+IT+ES+EN, EX
Broj crteža
Narudžbeni kod
B
71261676
Kit amp. 53,HART7, DE+FR+IT+ES+EN, HE,EX
Broj crteža
Narudžbeni kod
B
71261679
Kit amp. 53, HART7, DE+FR+IT+ES+EN
Broj crteža
Narudžbeni kod
B
71261680
Kit amp. 53, HART7, DE+FR+IT+ES+EN, HE
Broj crteža
Narudžbeni kod
B
71261682
Kit amp. 53, HART7, RU+NL+PT+CS+EN, EX
Broj crteža
Narudžbeni kod
B
71261684
Kit amp. 53,HART7, RU+NL+PT+CS+EN, HE,EX
Broj crteža
Narudžbeni kod
B
71261685
Kit amp. 53, HART7, RU+NL+PT+CS+EN
Broj crteža
Narudžbeni kod
B
71261686
Kit amp. 53, HART7, RU+NL+PT+CS+EN, HE
Broj crteža
Narudžbeni kod
B
71261687
Kit amp. 53, HART7, ZH+PL+ID+EN, EX
Broj crteža
Narudžbeni kod
B
71261688
Kit amp. 53, HART7, ZH+PL+ID+EN, HE, EX
Broj crteža
Narudžbeni kod
B
71261689
Kit amp. 53, HART7, ZH+PL+ID+EN
Broj crteža
Narudžbeni kod
B
71261690
Kit amp. 53, HART7, ZH+PL+ID+EN, HE
Broj crteža
Narudžbeni kod
B
71261692
Kit amp. 53, HART7, JA+SV+NO+FI+EN
Broj crteža
Narudžbeni kod
B
71261693
Kit amp. 53, HART7, JA+SV+NO+FI+EN, HE
Broj crteža
Narudžbeni kod
B
71261694
Kit commodul Iout passive/Frequency Exi
Broj crteža
Narudžbeni kod
C
50098302
Kit I/O Iout passive/Frequency HE Exi
Broj crteža
Narudžbeni kod
C
71039479
Kit commodul Iout active/Frequency Exi
Broj crteža
Narudžbeni kod
C
50098303
Kit I/O Iout active/Frequency HE Exi
Broj crteža
Narudžbeni kod
C
71039478
Kit commodul current/freq./2Relay Ex
Broj crteža
Narudžbeni kod
C
50098300
Kit I/O current/frequency/2Relay HE EX
Broj crteža
Narudžbeni kod
C
71039475
Kit com 53/55/83/93 curr./freq. out Ex
Broj crteža
Narudžbeni kod
C
50098301
Kit I/O current/frequency out HE EX
Broj crteža
Narudžbeni kod
C
71039476
Broj crteža
Narudžbeni kod
C
71066579
Kit I/O 50/53/55/80/83 Profib. PA HE Ex
Broj crteža
Narudžbeni kod
C
71066580
Kit I/O Foundation Fieldbus C02 Ex
Broj crteža
Narudžbeni kod
C
50101264
Kit I/O Foundation Fieldbus C14 EX
Broj crteža
Narudžbeni kod
C
71095035
Kit I/O Foundation Fieldbus C02 Ex
Broj crteža
Narudžbeni kod
C
50101264
Kit I/O Foundation Fieldbus C14 EX
Broj crteža
Narudžbeni kod
C
71095035
Kit I/O Foundation Fieldbus HE C02 EX
Broj crteža
Narudžbeni kod
C
71039483
Kit I/O Foundation Fieldbus HE C14 EX
Broj crteža
Narudžbeni kod
C
71095037
Kit I/O 50/53/55/83/65/8ME Profib. DP Ex
Broj crteža
Narudžbeni kod
C
71021742
Kit I/O 50/53/55/83 Profibus DP HE EX
Broj crteža
Narudžbeni kod
C
71039484
Kit Com ModbusRS485+stat.In 2Interf.Ex
Broj crteža
Narudžbeni kod
D
71021743
Kit I/O Modb.RS485+Stat.In 2Interf.HE EX
Broj crteža
Narudžbeni kod
D
71039485
Kit I/O Profib. DP+Stat.In 2 Interf. Ex
Broj crteža
Narudžbeni kod
D
50108002
Kit I/O Profib.DP+Stat.In 2 Interf.HE EX
Broj crteža
Narudžbeni kod
D
71039486
Kit Commodul current out 3 Interface Ex
Broj crteža
Narudžbeni kod
D
50096833
Kit I/O current out 3 Interface HE EX
Broj crteža
Narudžbeni kod
D
71039477
Kit I/O Modul 53/83 Ethernet
Broj crteža
Narudžbeni kod
D
71105712
Broj crteža
Narudžbeni kod
2
50096834
Kit Sub PCB current out HE
Broj crteža
Narudžbeni kod
2
71039487
Kit Sub PCB frequency out
Broj crteža
Narudžbeni kod
3
50096835
Kit Sub PCB frequency out
Broj crteža
Narudžbeni kod
3
50096835
Kit Sub PCB frequency out HE
Broj crteža
Narudžbeni kod
3
71039489
Kit Sub PCB frequency out HE
Broj crteža
Narudžbeni kod
3
71039489
Broj crteža
Narudžbeni kod
4
50096837
Kit Sub PCB Status input HE
Broj crteža
Narudžbeni kod
4
71039492
Broj crteža
Narudžbeni kod
5
50096836
Broj crteža
Narudžbeni kod
5
50096836
Broj crteža
Narudžbeni kod
5
71039491
Broj crteža
Narudžbeni kod
5
71039491
Broj crteža
Narudžbeni kod
6
50098562
Kit Sub PCB current input HE
Broj crteža
Narudžbeni kod
6
71039488
Kit Sub PCB 53/83 Ethernet
Broj crteža
Narudžbeni kod
37
71105711
Kit display modul Wall enclosure
Broj crteža
Narudžbeni kod
J
50096755
Broj crteža
Narudžbeni kod
E
50096754
Kit Bus PCB/PCB carr.5X/8X/9X/65 wall
Broj crteža
Narudžbeni kod
21
50094017
Kit Bus/connec.b.5X/8X SS-housing
Broj crteža
Narudžbeni kod
H
50099099
Kit Bus/connec.b.5X/40/8X/65 field hous.
Broj crteža
Narudžbeni kod
G
50094016
Kit Bus/connec. board 53/83 Ethernet
Broj crteža
Narudžbeni kod
G
71105709
Kit connec. board PMAG5X wall enclo.
Broj crteža
Narudžbeni kod
19
50094015
Kit connec. board 50/53/55 wall encl.HE
Broj crteža
Narudžbeni kod
19
71039496
Kit connec. board In/Output Wall encl
Broj crteža
Narudžbeni kod
18
50094014
Kit Termin.Block field hous. 5X/8X/40/65
Broj crteža
Narudžbeni kod
29
50108139
Kit Termin.Block Wall encl. 5X/8X/9X/65
Broj crteža
Narudžbeni kod
30
50108140
Kit T-DAT Transmitter Data Chip
Broj crteža
Narudžbeni kod
1
50094004
Kit S-Dat Promag 53 programmed
Broj crteža
Narudžbeni kod
S
71003948
Kit Cover 5X/8X with window SS-housing
Broj crteža
Narudžbeni kod
17
50099100
Kit Cover 5X/40/8X/93/65 with window Exd
Broj crteža
Narudžbeni kod
8
50094027
Kit Cover 5X/40/8X/65 with window
Broj crteža
Narudžbeni kod
8
50094026
Kit Cover 5X/40/8X/93/65 vers. blind Exd
Broj crteža
Narudžbeni kod
9
50094029
Kit Cover 5X/40/8X/65 version blind
Broj crteža
Narudžbeni kod
9
50094028
Kit Cover 5X/40/8X/93/65 Conn.termi.Exd
Broj crteža
Narudžbeni kod
10
50094040
Kit Cover 5X/40/8X/93/65 Conn.termi.Exe
Broj crteža
Narudžbeni kod
10
50094039
Kit Cover Connection terminal
Broj crteža
Narudžbeni kod
10
50094038
Kit 10 cable glands M20x1.5 Ex
Broj crteža
Narudžbeni kod
15
50098036
Kit 10 cable glands M20x1.5 Ex
Broj crteža
Narudžbeni kod
15
50098036
Kit 10 cable glands M20x1.5 Ex
Broj crteža
Narudžbeni kod
15
50098036
Kit 10 cable glands M20x1,5
Broj crteža
Narudžbeni kod
15
50096840
Kit 10 extension M20x1.5/PG13,5
Broj crteža
Narudžbeni kod
15
50098040
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Broj crteža
Narudžbeni kod
15
50098042
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Broj crteža
Narudžbeni kod
15
50098042
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Broj crteža
Narudžbeni kod
15
50098041
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Broj crteža
Narudžbeni kod
15
50098041
Kit Cable gland Profibus PA
Broj crteža
Narudžbeni kod
15
50098037
Kit Cable gland Found. Fieldbus
Broj crteža
Narudžbeni kod
15
50094984
Kit 1 Bus connector 53/83 Ethernet
Broj crteža
Narudžbeni kod
15
71105713
Kit 1 Bus connector 53/83 Ethernet
Broj crteža
Narudžbeni kod
15
71105713
Kit Circuit board cpl field/SS-housing
Broj crteža
Narudžbeni kod
12
50096839
Kit Bushing to field/SS-housing
Broj crteža
Narudžbeni kod
14
50099102
Kit Ground terminal / Cover clamp
Broj crteža
Narudžbeni kod
13
50096841
Kit Seal cover to Wall enclosure
Broj crteža
Narudžbeni kod
20
50094041
Kit 10 Seal cover to field housing
Broj crteža
Narudžbeni kod
11
50094050
Kit housing gaskets SS-Field housing
Broj crteža
Narudžbeni kod
16
50099101
Kit parts housing compact Stnd/HT
Broj crteža
Narudžbeni kod
23
50098020
Kit parts housing FS Stnd/HT
Broj crteža
Narudžbeni kod
25
50098019
Kit housing gaskets H compact
Broj crteža
Narudžbeni kod
22
50098021
Broj crteža
Narudžbeni kod
24
50098022
Kit 8 special screws M6 Promag H DN25
Promag, cable remote version
Transmitter Promag, mounting set
Promag 53, retro fit kit In/Output
Promag 53/55, software package
Promag H/Dosimag, seal set
Promag H, wall mounting set
Poštujemo vašu privatnost
Upotrebljavamo kolačiće kako bismo poboljšali vaše iskustvo pretraživanja, prikupljali statističke podatke za optimizaciju funkcionalnosti internetske stranice i omogućili personalizirane oglase ili sadržaj.
Odabirom opcije "Prihvati sve" pristajete na našu upotrebu kolačića.
Za više informacija pročitajte našu Politiku o kolačićima .
Prilagodi
Prihvati samo osnovnih
Prihvati sve
