Product headline
std_productprofile_product_usp_34654_1508938758. Fully suitable for basic applications in the chemical and process industry.
Sensor features
Cost-effective sensor – ideal solution for basic requirements. Energy‐saving flow measurement – no pressure loss due to cross section constriction. Maintenance‐free – no moving parts. Nominal diameter: max. DN 600 (24"). Ex approvals for Zone 2. Liner made of PTFE.
Transmitter features
std_productprofile_product_benefits_34656_1508940491. std_productprofile_product_benefits_34658_1508940614. std_productprofile_product_benefits_34657_1508940613. std_successorproducts_product_differentiating_tech_features_35324_1509527963. std_successorproducts_product_differentiating_tech_features_35325_1509527962. std_successorproducts_product_differentiating_tech_features_35326_1509527956.
Wetted materials
Liner: PTFE Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum
Max. measurement error
Volume flow: ±0.2 % o.r. ± 2 mm/s (0.08 in/s)
Measuring range
4 dm³/min to 9600 m³/h (1 to 44 000 gal/min)
Medium temperature range
–10 to +110 °C (+14 to +230 °F)
Ambient temperature range
–10 to +60 °C (+14 to +140 °F)
Sensor housing material
DN 15 to 300 (½ to 12"): AlSi10Mg, coated DN 350 to 600 (14 to 24"): Carbon steel with protective varnish Sensor connection housing: AlSi10Mg, coated
Transmitter housing material
Powder‐coated die‐cast aluminum
Degree of protection
Compact version: IP67, type 4X enclosure Sensor remote version (standard): IP67, type 4X enclosure Sensor remote version (option): IP68, type 6P enclosure Transmitter remote version: IP67, type 4X enclosure
Display/Operation
4‐line backlit display with touch control (operation from outside) Configuration via local display and operating tools possible
Outputs
4 modular outputs: 0‐20 mA (active)/4‐20 mA (active/passive) Pulse/frequency (passive) Relay output Switch output (passive)
Inputs
2 modular inputs: Status input 0‐20 mA (aktiv)/4‐20 mA (aktiv/passiv)
Digital communication
HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, MODBUS RS485, EtherNet/IP
Power supply
DC 16 to 62 V AC 85 to 260 V (45 to 65 Hz) AC 20 to 55 V (45 to 65 Hz)
Metrological approvals and certificates
3.1 material, calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Pressure approvals and certificates
68 dokumenti

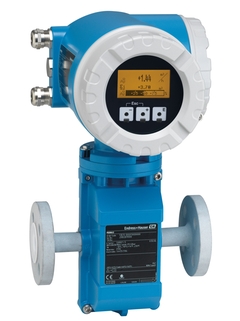

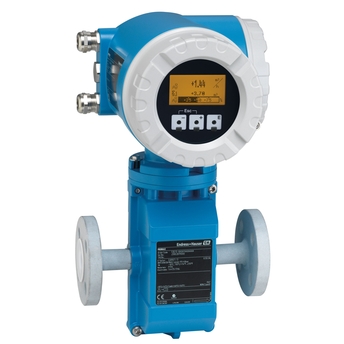

Proline Promag 53E
Technical Information
Electromagnetic flowmeter
EN
HR
German French Russian Chinese
27/11/2017
01/04/2014
Jezik:
English
Verzije:
27/11/2017
Veličina datoteke:
2.3 MB
Naziv datoteke:
TI01164DEN_0217.pdf
Proline Promag 53
PROFIBUS DP/PA
Operating Instructions
Electromagnetic flowmeter
EN
HR
German Spanish French Italian Polish
27/11/2017
01/02/2015
01/04/2014
28/06/2010
23/12/2009
Jezik:
English
Verzije:
27/11/2017
Veličina datoteke:
11.3 MB
Naziv datoteke:
BA00053DEN_1517.pdf
Proline Promag 53
FOUNDATION Fieldbus
Operating Instructions
Electromagnetic flowmeter
EN
HR
German Russian
27/11/2017
01/02/2015
01/04/2014
01/12/2009
01/03/2002
Jezik:
English
Verzije:
27/11/2017
Veličina datoteke:
7.2 MB
Naziv datoteke:
BA00052DEN_1517.pdf
Proline Promag 53
HART
Operating Instructions
Electromagnetic flowmeter
EN
HR
Bulgarian Czech German Spanish French Hungarian Italian Japanese Polish Portuguese Russian Chinese
27/11/2017
01/02/2015
01/12/2014
01/04/2014
18/12/2009
Jezik:
English
Verzije:
27/11/2017
Veličina datoteke:
9.9 MB
Naziv datoteke:
BA00047DEN_1617.pdf
Proline Promag 53
HART
Desription of Device Functions
Electromagnetic flowmeter
EN
HR
Bulgarian Czech German Spanish French Hungarian Italian Japanese Polish Russian
01/12/2014
18/12/2009
01/03/2005
15/10/2003
01/06/2001
Jezik:
English
Verzije:
01/12/2014
Veličina datoteke:
1.2 MB
Naziv datoteke:
BA00048DEN_1314.pdf
Proline Promag 53
Modbus RS485
Operating Instructions
Electromagnetic flowmeter
EN
HR
German
27/11/2017
01/02/2015
01/04/2014
23/12/2009
01/10/2005
Jezik:
English
Verzije:
27/11/2017
Veličina datoteke:
10.3 MB
Naziv datoteke:
BA00117DEN_1517.pdf
Proline Promag 53
Brief Operating Instructions
Electromagnetic flowmeter
EN
HR
German Spanish French Italian Dutch Portuguese Chinese
27/11/2017
09/09/2015
01/02/2015
01/04/2014
01/03/2011
Jezik:
English
Verzije:
27/11/2017
Veličina datoteke:
3.6 MB
Naziv datoteke:
KA00028DEN_1717.pdf
I/O-board, subprint, screening sheed
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
HR
German
01/05/2017
18/11/2011
Jezik:
English
Verzije:
01/05/2017
Veličina datoteke:
350.6 KB
Naziv datoteke:
EA00062DA2_1517.pdf
Replacing amplifier board
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
HR
German
15/11/2018
05/08/2014
Jezik:
English
Verzije:
15/11/2018
Veličina datoteke:
393.9 KB
Naziv datoteke:
EA00064DA2_1518.pdf
Replacing Power supply and display
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
HR
German
15/11/2018
18/11/2011
Jezik:
English
Verzije:
15/11/2018
Veličina datoteke:
455.1 KB
Naziv datoteke:
EA00063DA2_1518.pdf
Pretražite rezervne dijelove prema broju na crtežu
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit P.s.b. 50/51/53 85-260VAC
Broj crteža
Narudžbeni kod
F
50096745
Kit p.s.b. 50/53 85-260VAC HE
Broj crteža
Narudžbeni kod
F
71039466
Kit p.s.b. 50/53 85-260VAC HE
Broj crteža
Narudžbeni kod
F
71039466
Kit P.s.b. 50/51/53 20-55VAC 16-62VDC
Broj crteža
Narudžbeni kod
F
50096747
Kit p.s.b.50/53 20-55VAC 16-62VDC HE
Broj crteža
Narudžbeni kod
F
71039468
Kit 10 fuses 250 VAC T800 MA
Broj crteža
Narudžbeni kod
7
50094002
Kit 10 fuses 250 VAC T 2A00
Broj crteža
Narudžbeni kod
7
50094003
Kit meas. amplifier PMAG 53 WEA
Broj crteža
Narudžbeni kod
B
50106085
Kit meas. amplifier 53 WEA HE
Broj crteža
Narudžbeni kod
B
71039454
Kit meas. amplifier PMAG 53 SEA
Broj crteža
Narudžbeni kod
B
50106087
Kit meas. amplifier 53 SEA HE
Broj crteža
Narudžbeni kod
B
71039456
Kit meas. amplifier PMAG 53 EES
Broj crteža
Narudžbeni kod
B
50106086
Kit meas. amplifier 53 EES HE
Broj crteža
Narudžbeni kod
B
71039455
Kit meas. amplifier Pmag 53 CN
Broj crteža
Narudžbeni kod
B
50108133
Kit meas. amplifier 53 CN HE
Broj crteža
Narudžbeni kod
B
71039457
Kit amp. 53, HART7, DE+FR+IT+ES+EN
Broj crteža
Narudžbeni kod
B
71261680
Kit amp. 53, HART7, DE+FR+IT+ES+EN, HE
Broj crteža
Narudžbeni kod
B
71261682
Kit amp. 53, HART7, RU+NL+PT+CS+EN
Broj crteža
Narudžbeni kod
B
71261686
Kit amp. 53, HART7, RU+NL+PT+CS+EN, HE
Broj crteža
Narudžbeni kod
B
71261687
Kit amp. 53, HART7, ZH+PL+ID+EN
Broj crteža
Narudžbeni kod
B
71261690
Kit amp. 53, HART7, ZH+PL+ID+EN, HE
Broj crteža
Narudžbeni kod
B
71261692
Kit amp. 53, HART7, JA+SV+NO+FI+EN
Broj crteža
Narudžbeni kod
B
71261693
Kit amp. 53, HART7, JA+SV+NO+FI+EN, HE
Broj crteža
Narudžbeni kod
B
71261694
Kit commodul current/freq./2Relay Ex
Broj crteža
Narudžbeni kod
C
50098300
Kit I/O current/frequency/2Relay HE EX
Broj crteža
Narudžbeni kod
C
71039475
Kit com 53/55/83/93 curr./freq. out Ex
Broj crteža
Narudžbeni kod
C
50098301
Kit I/O current/frequency out HE EX
Broj crteža
Narudžbeni kod
C
71039476
Broj crteža
Narudžbeni kod
C
71066579
Kit I/O 50/53/55/80/83 Profib. PA HE Ex
Broj crteža
Narudžbeni kod
C
71066580
Kit I/O Foundation Fieldbus C14 EX
Broj crteža
Narudžbeni kod
C
71095035
Kit I/O Foundation Fieldbus HE C14 EX
Broj crteža
Narudžbeni kod
C
71095037
Kit I/O 50/53/55/83/65/8ME Profib. DP Ex
Broj crteža
Narudžbeni kod
C
71021742
Kit I/O 50/53/55/83 Profibus DP HE EX
Broj crteža
Narudžbeni kod
C
71039484
Kit Com ModbusRS485+stat.In 2Interf.Ex
Broj crteža
Narudžbeni kod
D
71021743
Kit I/O Modb.RS485+Stat.In 2Interf.HE EX
Broj crteža
Narudžbeni kod
D
71039485
Kit I/O Profib. DP+Stat.In 2 Interf. Ex
Broj crteža
Narudžbeni kod
D
50108002
Kit I/O Profib.DP+Stat.In 2 Interf.HE EX
Broj crteža
Narudžbeni kod
D
71039486
Kit Commodul current out 3 Interface Ex
Broj crteža
Narudžbeni kod
D
50096833
Kit I/O current out 3 Interface HE EX
Broj crteža
Narudžbeni kod
D
71039477
Kit I/O Modul 53/83 Ethernet
Broj crteža
Narudžbeni kod
D
71105712
Broj crteža
Narudžbeni kod
2
50096834
Kit Sub PCB current out HE
Broj crteža
Narudžbeni kod
2
71039487
Kit Sub PCB frequency out
Broj crteža
Narudžbeni kod
3
50096835
Kit Sub PCB frequency out
Broj crteža
Narudžbeni kod
3
50096835
Kit Sub PCB frequency out HE
Broj crteža
Narudžbeni kod
3
71039489
Kit Sub PCB frequency out HE
Broj crteža
Narudžbeni kod
3
71039489
Broj crteža
Narudžbeni kod
4
50096837
Kit Sub PCB Status input HE
Broj crteža
Narudžbeni kod
4
71039492
Broj crteža
Narudžbeni kod
5
50096836
Broj crteža
Narudžbeni kod
5
50096836
Broj crteža
Narudžbeni kod
5
71039491
Broj crteža
Narudžbeni kod
5
71039491
Broj crteža
Narudžbeni kod
6
50098562
Kit Sub PCB current input HE
Broj crteža
Narudžbeni kod
6
71039488
Kit Sub PCB 53/83 Ethernet
Broj crteža
Narudžbeni kod
37
71105711
Kit display modul Wall enclosure
Broj crteža
Narudžbeni kod
J
50096755
Broj crteža
Narudžbeni kod
E
50096754
Kit Bus PCB/PCB carr.5X/8X/9X/65 wall
Broj crteža
Narudžbeni kod
21
50094017
Kit Bus/connec.b.5X/40/8X/65 field hous.
Broj crteža
Narudžbeni kod
G
50094016
Kit Bus/connec. board 53/83 Ethernet
Broj crteža
Narudžbeni kod
G
71105709
Kit connec. board PMAG5X wall enclo.
Broj crteža
Narudžbeni kod
19
50094015
Kit connec. board 50/53/55 wall encl.HE
Broj crteža
Narudžbeni kod
19
71039496
Kit connec. board In/Output Wall encl
Broj crteža
Narudžbeni kod
18
50094014
Kit connection board D/E/L/P/S/W FS
Broj crteža
Narudžbeni kod
A
50098018
Kit connection board D/E/L/P/S/W FS HE
Broj crteža
Narudžbeni kod
A
71039497
Kit Termin.Block field hous. 5X/8X/40/65
Broj crteža
Narudžbeni kod
29
50108139
Kit Termin.Block Wall encl. 5X/8X/9X/65
Broj crteža
Narudžbeni kod
30
50108140
Kit T-DAT Transmitter Data Chip
Broj crteža
Narudžbeni kod
1
50094004
Kit S-Dat Promag 53 programmed
Broj crteža
Narudžbeni kod
S
71003948
Kit Cover 5X/40/8X/65 with window
Broj crteža
Narudžbeni kod
8
50094026
Kit Cover 5X/40/8X/65 version blind
Broj crteža
Narudžbeni kod
9
50094028
Kit Cover Connection terminal
Broj crteža
Narudžbeni kod
10
50094038
Kit Cover Connection terminal
Broj crteža
Narudžbeni kod
26
50094038
Kit 10 cable glands M20x1.5 Ex
Broj crteža
Narudžbeni kod
15
50098036
Kit 10 cable glands M20x1,5
Broj crteža
Narudžbeni kod
15
50096840
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Broj crteža
Narudžbeni kod
15
50098042
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Broj crteža
Narudžbeni kod
15
50098041
Kit Cable gland Profibus PA
Broj crteža
Narudžbeni kod
15
50098037
Kit Cable gland Found. Fieldbus
Broj crteža
Narudžbeni kod
15
50094984
Kit 2 cable glands G1/2" Nema 6P
Broj crteža
Narudžbeni kod
15
71029351
Kit 2 cable glands NPT1/2" Nema 6P
Broj crteža
Narudžbeni kod
15
71029352
Kit 1 Bus connector 53/83 Ethernet
Broj crteža
Narudžbeni kod
15
71105713
Kit 1 Bus connector 53/83 Ethernet
Broj crteža
Narudžbeni kod
15
71105713
Kit Circuit board cpl field/SS-housing
Broj crteža
Narudžbeni kod
12
50096839
Kit Bushing to field/SS-housing
Broj crteža
Narudžbeni kod
14
50099102
Kit Ground terminal / Cover clamp
Broj crteža
Narudžbeni kod
13
50096841
Kit Seal cover to Wall enclosure
Broj crteža
Narudžbeni kod
20
50094041
Kit 10 Seal cover to field housing
Broj crteža
Narudžbeni kod
11
50094050
Kit parts housing compact Stnd/HT
Broj crteža
Narudžbeni kod
22
50098020
Kit parts housing FS Stnd/HT
Broj crteža
Narudžbeni kod
24
50098019
Kit housing gasket FS Stnd/HT
Broj crteža
Narudžbeni kod
25
50098023
Kit housing gasket compact Stnd/HT
Broj crteža
Narudžbeni kod
23
50098024
Promag, cable remote version
Promag 53, retro fit kit In/Output
Transmitter Promag, mounting set
Promag L/W/P/S,E, grounding cable kit
Promag, grounding disc/protection disc
Promag 53/55, software package
Poštujemo vašu privatnost
Upotrebljavamo kolačiće kako bismo poboljšali vaše iskustvo pretraživanja, prikupljali statističke podatke za optimizaciju funkcionalnosti internetske stranice i omogućili personalizirane oglase ili sadržaj.
Odabirom opcije "Prihvati sve" pristajete na našu upotrebu kolačića.
Za više informacija pročitajte našu Politiku o kolačićima .
Prilagodi
Prihvati samo osnovnih
Prihvati sve
